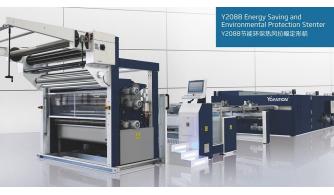

Y2088節能環保熱風拉幅定形機

模塊化設計

進布架

橫動板條式對中裝置搭配可調角度擴幅裝置,，在布匹進入對中前進行充分無皺褶，卷邊的擴幅,，給用戶帶來優秀的擴幅對中效果,。

不同織物的進布組合裝置

進布組合裝置是由進布架、擴幅對中裝置,、軋車,、速度同步裝置、光電整緯裝置(選配)而組成,。其作用是布料在低張力狀態下進行擴幅對中后...

軋車

由兩根實心輥組成,，- 根為圓柱實心輥,，另一根為腰鼓實心輥,，通過氣動執行機構施加均勻壓力，調整所需壓力,，對布料進行整理和脫水...

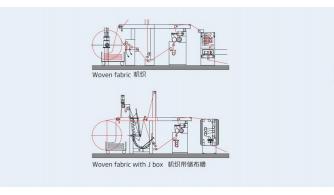

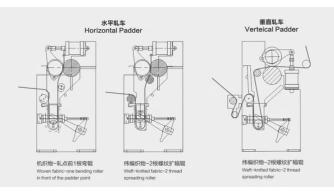

軋車織物流程

觸摸屏操作臺

簡潔,、人性化設計的人機界面，操控便捷;圖形標識的虛擬按鈕,，便于操作者快速熟練操作 ;所有的機器運行參數均在同一界面顯示 ...

進布軌道

布料.上針準確控制;托布裝置保證布料低張力,、免刮傷同步進入烘箱;可配置布料漿邊裝置、蒸汽加濕裝置,滿足不同加工需求...

上針超喂

上超喂輥與針鏈之間的超喂量調整范圍廣( -30%到+ 80%),。滿足各種不同布料需求的超喂率;左右上針超喂率可分別設定要求范圍;壓縮空氣展邊裝置保證布邊上針前完全展開...

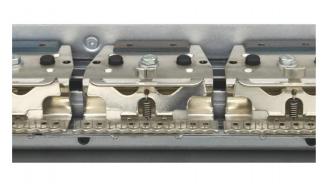

拉幅鏈條

鏈條在免維護軌道運行,，滾動鏈節內有封閉式軸承，高溫潤滑脂提供出色的潤滑狀態,，確保鏈條使用壽命長久;采用直接潤滑方式,，使高溫油脂耗油量優秀...

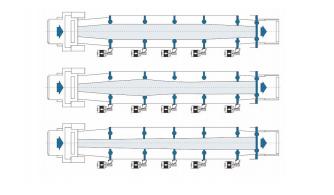

門幅調整裝置

通過主儀表操作臺，單動或聯動控制每節門幅調整裝置,，設定需求任意門幅寬度;通過機尾操作臺,，單動控制最后節門幅寬度/聯動控制整機門幅寬度...

烘箱系統

整機隔熱面板采用150mm厚高密度絕熱材料制成，使烘箱熱損耗處于穩定狀態;每塊隔熱面板與機架連接及工作活門,、可抽式濾網處均設有效密封裝置...

節能環保型排風系統

采用一體式設計,，占用空間小，整齊美觀,。貫通式結構設計,，風阻小，廢氣排放順暢,。風道內溫度與烘箱內溫度-致,， 有效避免滴油情況,，且配置保溫層，對車間熱輻射小,。風道可獨立拆卸,，清潔維護便捷。

烘箱基本結構

模塊式設計,，能適應不同功能要求的變化;便于組裝;節省空間的構造...

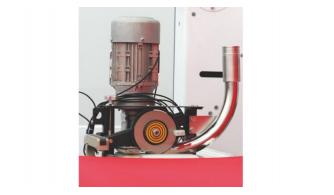

切邊裝置

邊緣損失的至少化:在入口處切除上漿布料外邊緣,。井且，剪切的邊緣由suction Blower處理干凈,，由于下面的輪和刀片設計成傾斜型,，所以能夠在豐端進行剪邊而且最大限度減少損失。

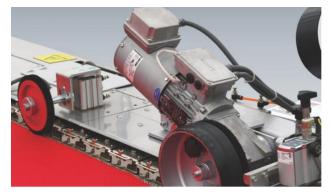

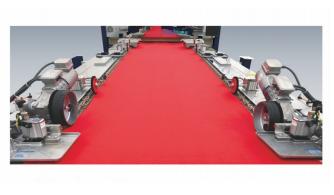

主鏈獨立驅動裝置

采用高品質三相交流變頻電機,通過控制單元,，精確實現同步;一體式直驅裝置,，維護量和能耗降低;獨立驅動設計，節約空間,，散熱效果佳...

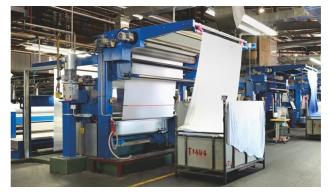

出布組合裝置

通過配置不同的出布組合單元,，實現不同工藝要求

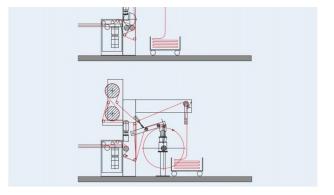

出布裝置的種類

通過配置不同的出布組合單元，實現不同工藝要求

電柜控制系統

矢量控制方式,，可構成閉環矢量控制,，閉環轉矩控制;高過載能力，內置制動單元; 三組參數切換功能

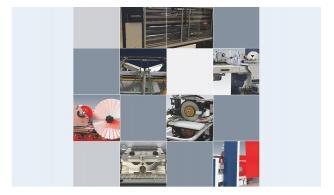

選配裝置

光電整緯裝置;V型蒸汽箱;漿邊,，切邊裝置;熱能回收裝置...

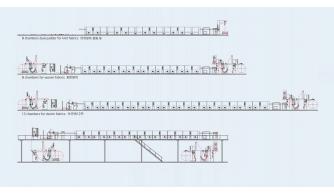

使用現場

設備高臺安裝;定形機烘箱架空安裝,，能有效提高空間利用率
